REDES


CODIGO ASCII

El código ASCII utiliza 7 bits para representar los caracteres, aunque inicialmente empleaba un bit adicional (bit de paridad) que se usaba para detectar errores en la transmisión. A menudo se llama incorrectamente ASCII a otros códigos de caracteres de 8 bits, como el estándar ISO-8859-1 que es una extensión que utiliza 8 bits para proporcionar caracteres adicionales usados en idiomas distintos al inglés, como el español.
ASCII fue publicado como estándar por primera vez en 1967 y fue actualizado por última vez en 1986. En la actualidad define códigos para 32 caracteres no imprimibles, de los cuales la mayoría son caracteres de control obsoletos que tienen efecto sobre cómo se procesa el texto, más otros 95 caracteres imprimibles que les siguen en la numeración (empezando por el carácter espacio).
Casi todos los sistemas informáticos actuales utilizan el código ASCII o una extensión compatible para representar textos y para el control de dispositivos que manejan texto como el teclado. No deben confundirse los códigos ALT+número de teclado con los códigos ASCII.


1.       Recrear el proceso de comunicación de datos diferenciando de la parte física. ¿Qué pasa con la señal?

Codificación de la señal
Para optimizar la transmisión, la señal debe ser codificada de manera de facilitar su transmisión en un medio físico. Existen varios sistemas de codificación para este propósito, los cuales se pueden dividir en dos categorías:
·         Codificación de dos niveles: la señal sólo puede tomar un valor estrictamente negativo o estrictamente positivo (-X ó +X, donde X representa el valor de la cantidad física utilizada para transportar la señal)
·         Codificación de tres niveles: la señal sólo puede tomar un valor estrictamente negativo, nulo o estrictamente positivo (-X, 0 ó +X)
Codificación NRZ
La codificación NRZ (que significa No Return to Zero (Sin Retorno a Cero)), es el primer sistema de codificación y también el más simple. Consiste en la transformación de 0 en -X y de 1 en +X, lo que resulta en una codificación bipolar en la que la señal nunca es nula. Como resultado, el receptor puede determinar si la señal está presente o no.
Codificación NRZI
La codificación NRZI es significativamente diferente de la codificación NRZ. Con este tipo de codificación, cuando el valor del bit es 1, la señal cambia de estado luego de que el reloj lo indica. Cuando el valor del bit es 0, la señal no cambia de estado.
La codificación NRZI posee numerosas ventajas que incluyen:
·         La detección de una señal o la ausencia de la misma
·         La necesidad de una corriente de transmisión de baja señal
Sin embargo, esto presenta un problema: la presencia de una corriente continúa durante una secuencia de ceros, que perturba la sincronización entre el transmisor y el receptor.
Codificación Manchester
La codificación Manchester, también denominada codificación de dos fases PE (que significa Phase Encode (Codificación de Fase)), introduce una transición en medio de cada intervalo. De hecho, esto equivale a producir una señal OR exclusiva (XOR) con la señal del reloj, que se traduce en un límite ascendente cuando el valor del bit es cero y en un límite descendente en el caso opuesto.
La codificación Manchester posee numerosas ventajas:
·         puesto que no adopta un valor cero, es posible que el receptor detecte la señal
·         un espectro que ocupa una banda ancha
Codificación retrasada (de Miller)
La codificación retrasada, también conocida como Codificación Miller, es similar a la codificación Manchester, excepto que ocurre una transición en el medio de un intervalo sólo cuando el bit es 1, lo que permite mayores índices de datos...

2.       Establecer cuales  son los medios de comunicación mas conocidos para la comunicación de datos y cuales son las diferentes  topologias y tipologías de redes mas conocidas

Medios de comunicación de datos:

Un canal puede ser n medio físico (cable) o un medio inalámbrico (frecuencia de radio especifica)
La selección de un canal depende de:
·         Condiciones de la instalación
·         Volumen de bits transportados por unidad de tiempo
·         Distancia que pueden recorrer los datos sin sufrir  atenuación
·         Costos

*    Medios físicos: cable trenzado de cobre



Se compone de 2 o mas pares de hilos trenzados aislados entre si
En cada par, un hilo transporta la señal y el otro es la tierra
Existen 2 tipos:
Blindados (STP=Shield twisted pair)
No blindados (UTP=Unshield twisted pair)
Ejemplos: cables telefónicos

*    Medios físicos: cable coaxial

Se compone de un núcleo  interno cobre rodeado de aislamiento plástico luego un blindaje  o malla de cobre  y en la parte mas externa, otra cubierta plástica
El blindaje o malla  de cobre evita  interferencia eléctrica
Ejemplos: antena de televisión por cable



*    Cable de fibra óptica:

Compuesto por  un núcleo de fibra de vidrio, rodeado de malla sintética y recubrimiento interno  y externo.
Los datos se transportan a través de pulsos de la luz a lo largo de la fibra de vidrio

Ejemplo: troncal de distribución (backbone) para la señal  de tv por cable

*    MEDIOS INALAMBRICO: MICROONDAS:


Transmisión a atreves de ondas de radio alta frecuencia (en el rango de 1 a  30 gigahertz) para comunicarse de banda ancha
Requiere una estación repetidoras de cada 2 millas debido a la cobertura de la tierra.
Puede ser utilizada para comunicaciones satelitales

*    Medios inalámbricos: INFRARROJOS

Usa LEDs y fotodiodos para transmitir datos entre ordenadores
La señal se recoge a través de pequeños receptores en línea recta con el emisor o a través del reflejo en paredes o techos
Se usan para soluciones de corta distancia, ya que las condiciones atmosféricas interfieren con la señal
Ejemplo: control remoto de la tv





TOPOLOGIAS MÁS CONOCIDAS DE LAS REDES
1.- TOPOLOGÍA BUS:

Cada nodo se conecta en cadena, es decir, uno detrás de otro en la misma estructura de red (backbone). Es algo similar a las luces de navidad. La información enviada por un nodo, viaja por la backbone hasta que llega al nodo de destino. Cada terminación del bus de red, debe ser terminada con una resistencia para impedir que la señal de un nodo por la red, de la vuelta cuando llega al final del cable.


2.- TOPOLOGÍA EN ANILLO:

 Al igual que una red de bus, las redes en anillo tienen sus nodos encadenados entre si. La diferencia es que el final de la red vuelve al primer nodo, creando un circuito completo. En una de estas redes, cada nodo coge un turno para enviar y recibir información por medio de unos “tickets” especiales en forma de bits (tokens).
Estos tickets con los datos que lleva, son enviados del primer nodo al segundo nodo, los cuales extraen los datos asignados a el y añaden los datos que quieren ser transferidos. Entonces el segundo nodo pasa el ticket y los datos al tercer nodo, y así sucesivamente hasta que vuelve al primer nodo. Solo el nodo con el ticket es el que está permitido para enviar datos. Todos los demás nodos tienen que esperar a que el ticket les llegue.


3.- Topología en estrella
 Es probablemente la topología de red mas usada hoy en día, y combina elementos de las redes en forma de bus y anillo para crear entornos de red más versátiles. Los nodos en ciertas áreas son conectados ahubs (creando estrellas), y los hubs se conectan entre si a lo largo del backbone de red (como la topología de bus).






TIPOLOGIA MÁS CONOCIDAS DE LAS REDES
2.3 - Red en malla
La Red en malla es una topología de red en la que cada nodo está conectado a uno o más de los otros nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos.
Si la red de malla está completamente conectada no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores.

2.4 - Red en bus
Topología de red en la que todas las estaciones están conectadas a un único canal de comunicaciones por medio de unidades interfaz y derivadores. Las estaciones utilizan este canal para comunicarse con el resto.
La topología de bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre nodos. Físicamente cada host está conectado a un cable común, por lo que se pueden comunicar directamente, aunque la ruptura del cable hace que los hosts queden desconectados.
La topología de bus permite que todos los dispositivos de la red puedan ver todas las señales de todos los demás dispositivos, lo que puede ser ventajoso si desea que todos los dispositivos obtengan esta información. Sin embargo, puede representar una desventaja, ya que es común que se produzcan problemas de tráfico y colisiones, que se pueden paliar segmentando la red en varias partes. Es la topología más común en pequeñas LAN, con hub o switch final en uno de los extremos.

2.5 - Red en estrella
Red en la cual las estaciones están conectadas directamente al servidor u ordenador y todas las comunicaciones se han de hacer necesariamente a través de él. Todas las estaciones están conectadas por separado a un centro de comunicaciones, concentrador o nodo central, pero no están conectadas entre sí. Esta red crea una mayor facilidad de supervisión y control de información ya que para pasar los mensajes deben pasar por el hub o concentrador, el cual gestiona la redistribución de la información a los demás nodos. La fiabilidad de este tipo de red es que el malfuncionamiento de un ordenador no afecta en nada a la red entera, puesto que cada ordenar se conecta independientemente del hub, el costo del cableado puede llegar a ser muy alto. Su punto débil consta en el hub ya que es el que sostiene la red en uno.

2.6 - Red Inalámbrica Wi-Fi
Wi-Fi es una marca de la Wi-Fi Alliance (anteriormente la Wireless Ethernet Compatibility Alliance), la organización comercial que prueba y certifica que los equipos cumplen los estándares IEEE 802.11x.
Las nuevas redes sin cables hacen posible que se pueda conectar a una red local cualquier dispositivo sin necesidad de instalación, lo que permite que nos podamos pasear libremente por la oficina con nuestro ordenador portátil conectado a la red o conectar sin cables cámaras de vigilancia en los lugares más inaccesibles. También se puede instalar en locales públicos y dar el servicio de acceso a Internet sin cables.
La norma IEEE 802.11b dio carácter universal a esta tecnología que permite la conexión de cualquier equipo informático a una red de datos Ethernet sin necesidad de cableado, que actualmente se puede integrar también con los equipos de acceso ADSL para Internet.
Seguridad
Uno de los problemas más graves a los cuales se enfrenta actualmente la tecnología Wi-Fi es la seguridad. Un muy elevado porcentaje de redes se han instalado por administradores de sistemas o de redes por su simplicidad de implementación, sin tener en consideración la seguridad y por tanto han convertido sus redes en redes abiertas, sin proteger el acceso a la información que por ellas circulan. Existen varias alternativas para garantizar la seguridad de estas redes, las más comunes son la utilización de protocolos de encriptación de datos como el WEP y el WPA, proporcionados por los propios dispositivos inalámbricos, o IPSEC (túneles IP) y 802.1x, proporcionados por o mediando otros dispositivos de la red de datos.

2.7 - Red celular
La topología celular está compuesta por áreas circulares o hexagonales, cada una de las cuales tiene un nodo individual en el centro.
La topología celular es un área geográfica dividida en regiones (celdas) para los fines de la tecnología inalámbrica. En esta tecnología no existen enlaces físicos; silo hay ondas electromagnéticas.
La ventaja obvia de una topología celular (inalámbrica) es que no existe ningún medio tangible aparte de la atmósfera terrestre o el del vacío del espacio exterior (y los satélites). Las desventajas son que las señales se encuentran presentes en cualquier lugar de la celda y, de ese modo, pueden sufrir disturbios y violaciones de seguridad.
Como norma, las topologías basadas en celdas se integran con otras topologías, ya sea que usen la atmósfera o los satélites.






miércoles, 6 de marzo de 2013

MANTENIMIENTO

ENSAMBLE Y DESENSAMBLE DE COMPUTADORAS.

https://mega.co.nz/#!9QxDBYyL!dL8hcijKToHnesy89NlYD2j3sp1ZOElD5w1JCqrZJBs


Circuitos eléctricos


El circuito eléctrico es el recorrido preestablecido por por el que se desplazan las cargas eléctricas.


Las cargas eléctricas que constituyen una corriente eléctrica pasan de un punto que tiene mayor potencial eléctrico a otro que tiene un potencial inferior. Para mantener permanentemente esa diferencia de potencial, llamada también voltaje o tensión entre los extremos de un conductor, se necesita un dispositivo llamado generador (pilas, baterías, dinamos, alternadores...) que tome las cargas que llegan a un extremo y las impulse hasta el otro. El flujo de cargas eléctricas por un conductor constituye una corriente eléctrica.


Compuestos de los circuitos eléctricos

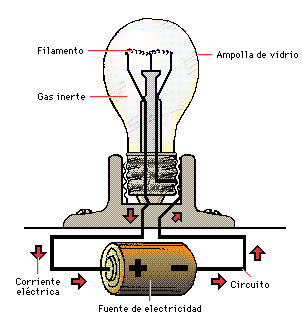

El circuito eléctrico es un camino cerrado por donde circulan electrones, este camino formado por generador o acumulador (fuente de energía), hilo conductor, receptor o consumidor (carga), elementos de maniobra (interruptor), elementos de protección.

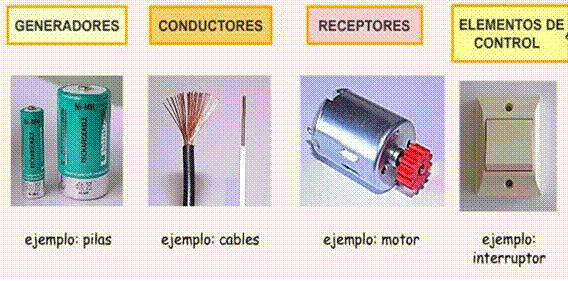

  • GENERADORES: Son los elementos que producen e impulsan la energía eléctrica al circuito. Son las pilas, baterías, etc.
  • CONDUCTORES: Son los elementos que transportan la energía eléctrica. Proporcionan el camino por el que circulan los electrones. Son los hilos y los cables eléctricos.
  • RECEPTORES: Son operadores muy diversos que sirven para transformar la energía eléctrica recibida en otro tipo de energía. Las bombillas transforman la energía eléctrica en luminosa, los timbres en acústica, los motores en movimiento, etc.
  • ELEMENTOS DE MANIOBRA: Permiten manejar el circuito a voluntad. Interruptores, conmutadores, pulsadores.
  • ELEMENTOS DE PROTECCIÓN: Protegen al circuito de posibles sobrecargas que se puedan producir. Fusibles, diferenciales, magneto térmicos, etc.

    Se distinguen dos tipos de corrientes:
    Corriente continua: Es aquella corriente en donde los electrones circulan en la misma cantidad y sentido, es decir, que fluye en una misma dirección. Su polaridad es invariable y hace que fluya una corriente de amplitud relativamente constante a través de una carga. A este tipo de corriente se le conoce como corriente continua (cc) o corriente directa (cd), y es generada por una pila o batería.


    Este tipo de corriente es muy utilizada en los aparatos electrónicos portátiles que requieren de un voltaje relativamente pequeño. Generalmente estos aparatos no pueden tener cambios de polaridad, ya que puede acarrear daños irreversibles en el equipo.


    Corriente alterna: La corriente alterna es aquella que circula durante un tiempo en un sentido y después en sentido opuesto, volviéndose a repetir el mismo proceso en forma constante. Su polaridad se invierte periódicamente, haciendo que la corriente fluya alternativamente en una dirección y luego en la otra. Se conoce en castellano por la abreviación CA y en inglés por la de AC.



    Este tipo de corriente es la que nos llega a nuestras casas y sin ella no podríamos utilizar nuestros artefactos eléctricos y no tendríamos iluminación en nuestros hogares. Este tipo de corriente puede ser generada por un alternador o dinamo, la cual convierten energía mecánica en eléctrica.
    El mecanismo que lo constituye es un elemento giratorio llamado rotor, accionado por una turbina el cual al girar en el interior de un campo magnético (masa), induce en sus terminales de salida un determinado voltaje. A este tipo de corriente se le conoce como corriente alterna (a).


    Voltímetro:

    La ddp y la fem se pueden medir conectando un voltímetro entre dos puntos de un circuito o entre los terminales de un generador. El voltímetro siempre se conecta en paralelo. La escala de un voltímetro viene expresada en voltios.
    Para efectuar la medida de la diferencia de potencial el voltímetro ha de colocarse en paralelo, esto es, en derivación sobre los puntos entre los que tratamos de efectuar la medida. Esto nos lleva a que el voltímetro debe poseer una resistencia interna lo más alta posible, a fin de que no produzca un consumo apreciable, lo que daría lugar a una medida errónea de la tensión. Para ello, en el caso de instrumentos basados en los efectos electromagnéticos de la corriente eléctrica, estarán dotados de bobinas de hilo muy fino y con muchas espiras, con lo que con poca intensidad de corriente a través del aparato se consigue la fuerza necesaria para el desplazamiento de la aguja indicadora.

    En la actualidad existen dispositivos digitales que realizan la función del voltímetro presentando unas características de aislamiento bastante elevadas empleando complejos circuitos de aislamiento.              En la Figura  se puede observar la conexión de un voltímetro (V) entre los puntos de a y b de un           circuito, entre los que queremos medir su diferencia de potencialEn algunos casos, para permitir la    medida de tensiones superiores a las que soportarían los devanados y órganos mecánicos del aparato o los circuitos electrónicos en el caso de los digitales, se les dota de una resistencia de elevado valor    colocada en serie con el voltímetro, de forma que solo le someta a una fracción de la tensión total.




 Intensidad de corriente.
La intensidad del flujo de los electrones de una corriente eléctrica que circula por un circuito cerrado depende fundamentalmente de la tensión o voltaje (V) que se aplique y de la resistencia (R) en ohm que ofrezca al paso de esa corriente la carga o consumidor conectado al circuito. Si una carga ofrece poca resistencia al paso de la corriente, la cantidad de electrones que circulen por el circuito será mayor en comparación con otra carga que ofrezca mayor resistencia y obstaculice más el paso de los electrones.
Por tanto, definimos la intensidad de corriente eléctrica, I, como la cantidad de carga eléctrica que circula por una sección de un conductor en la unidad de tiempo.
Intensidad = carga/tiempo   I= Q/t

EL AMPER

De acuerdo con la Ley de Ohm, la corriente eléctrica en amper ( A ) que circula por un circuito está estrechamente relacionada con el voltaje o tensión ( V ) y la resistencia en ohm () de la carga o consumidor conectado al circuito.

Definición del amper

Un amper ( 1 A ) se define como la corriente que produce una tensión de un volt ( 1 V ), cuando se aplica a una resistencia de un ohm ( 1  ).

Un amper equivale una carga eléctrica de un coulomb por segundo ( 1C/seg ) circulando por un circuito eléctrico, o lo que es igual, 6 300 000 000 000 000 000 = ( 6,3 · 1017 ) (seis mil trescientos billones) de electrones por segundo fluyendo por el conductor de dicho circuito. Por tanto, la intensidad ( I ) de una corriente eléctrica equivale a la cantidad de carga eléctrica ( Q ) en coulomb que fluye por un circuito cerrado en una unidad de tiempo.

Elaboración de una extensión eléctrica

Materiales
  • 3 metros de cable AWG calibre 12
  • 1 chalupa tipo condulet de uso rudo
  • 1 placa para contacto de aluminio
  • 1 clavija aterrizada
  • 1 contacto dúplex
Herramientas
  • Multímetro (no se utilizó)
  • Desatornillador de cruz
  • Destornillador plano
  • Cinta aislante (no se utilizó)
  • Pinzas de corte
  • Pinzas de electricista
  • Pinzas para pelar cables
  • Navaja

Procedimiento





Con la navaja se retiró la cubierta del cable, a 2 pulgadas en los dos extremos del cable. Los hilos conductores deben permanecer sin cortes en el aislante, en caso contrario se deben cortar los hilos con las pinzas de corte y repetir el procedimiento hasta que no haya daños en el aislante de los conductores.
Con las pinzas para pelar cables, a cada hilo conductor se le retiró ½ pulgada a partir del extremo del cable y a los alambres se les dio varias vueltas.

Se colocaron los hilos conductores de un extremo del cable en sus respectivas terminales del contacto dúplex y se aseguraron con el destornillador. Los hilos se colocaron el la parte superior de la terminal, así cuando al apretar el tornillo de la terminal, no se salen los alambres del hilo.
Se hizo pasar el cable por el canal de la chalupa de uso rudo tipo condulet y el contacto dúplex se aseguró a la base con los tornillos

Se colocó la placa de aluminio sobre el contacto dúplex y se aseguró con el destornillador.
Se retiró la funda aislante de la clavija, para mostrar sus terminales. Se colocaron los hilos conductores del otro extremo del cable en sus respectivas terminales de la clavija y se aseguraron con el destornillador. Los hilos se colocaron el la parte superior de la terminal, así cuando al apretar el tornillo de la terminal, no se salen los alambres del hilo.

Se colocó la funda aislante sobre la clavija.


Pasos para hacer un buen mantenimiento


DESCONEXION DE LOS CABLES EXTERNO: Todos los cables de entrada deben ser desconectados al PC. Todos los equipos deben estar apagados.los cables que llegan a los periféricos deben desconectarse
Para la manipulación del PC para la reparación o mantenimientos preventivos deben ser con zapatos aislantes y una pulsera antiestática.
· EL INTERIOR DEL PC: Para retirar el polvo te recomendamos utilizar un aparato soplador que sea capaz de lanzar un chorro de aire. Con el soplador inyecta al aire por todos los sectores. La fuente de energía de la computadora retiene la mayor cantidad de polvo por lo que hay que soplar por sus rejillas.
Hay que revisar los conectores internos del PC. Para asegurarse que no están flojos. El procedimiento es aplicable alas placas y módulos de memoria.
· EL TECLADO: Hay que voltearlo boca abajo e inyecta aire en sus teclas para retirar el polvo y cuerpos extraños. No es necesario retirar las tapas de las teclas del PC para lavarlas por que su reinstalación generan bastantes fallas mecánicas. (se pueden limpiar pasando entre ellas un pañuelo humedecido con jabón líquido).

 HERRAMIENTA ADECUADA QUE DEBE UTILIZAR UN TECNICO CUANDO REALIZA UN MANTENIMIENTO.

Soplador: Lanza un chorro de polvo.

·Juego de atornilladores:



Deben de ser de dos tamaños pequeños, y medianos, de pala y de estrella.

· PINZAS Y ALICATES: las pinzas son necesarias para extraer tornillos caídos dentro de las carcasas también para reubicar jumper. Los alicates de punta delgada se usan para doblar o sujetar piezas pesadas. Los alicates de cortes son útiles para cortar cables y amarres en ciertos equipos.

·   CAJA DE TORNILLOS Y REPUESTOS PEQUEÑOS: para ello es práctico utilizar una caja pequeña de plástico. El tamaño dependerá de lo que deseemos cargar en el maletín de trabajo por ej.: soldadura, pasta para soldar, etc.

·    LINTERNA O UNA EXTENCION ELECTRICA CON BOMBILLA: Se necesita iluminar bien los rincones oscuros en donde usualmente los clientes instalan sus equipos.

·  ADAPTADORES DE TECLADO Y MAUSE: Se requieren para convertir conexiones de teclados y mouse. También los hay para adaptar teclados y mouse a los puertos de USB. Son muy útiles cuando tenemos que llevar a donde los clientes teclados y mouse modernos.


· SOLDADOR ELECTRICO: Muchas veces se encuentran cables en mal estado (pelados, roídos, quebrados)por lo que hay que soldarlos. En ciertos casos la soldadura en placas que aportan mucho calor (como las placas de los monitores TRC).


·ACCESORIOS VARIOS: Tester para medir continuidad y voltajes, bisturí pequeño tipo lápiz, soldadura de estaño, crema para soldar con estaño, marcador indeleble, cables de señales de disco duro cables delgados para hacer puntes, aceite grueso.

· BISTURÍ PEQUEÑO TIPO LÁPIZ


·SOLDADURA DE ESTAÑO


·  CREMA DE ESTAÑO
